13 nätverksuttag mätta, märkta och dokumenterade i Bro

Utmaningen

Ett nätverk utan märkning är som ett bibliotek utan katalog. Allt finns där, men ingen vet var. Så länge allt fungerar spelar det ingen roll. Men den dagen ett uttag slutar fungera, en skrivare ska flyttas eller en ny arbetsplats ska kopplas in står någon vid patchpanelen med en kabel i handen och gissar. Det slutar ofta med att man drar ur kablar på chans och ser vad som slocknar.

Kunden i Bro ville ha ordning innan något gick fel, vilket är ovanligt klokt. De flesta hör av sig först när det redan krånglar. Behovet var att kontrollera och dokumentera de befintliga nätverksuttagen, så att alla anslutningar fungerade och det fanns en tydlig överblick över installationen. Varje uttag skulle kunna kopplas till rätt port i patchpanelen, för att göra framtida underhåll och felsökning enklare.

Dokumentation låter som pappersarbete, och visst är det det. Men det är också den del av ett nätverk som sparar mest tid över åren. En elektriker, en ny IT-leverantör eller en kollega behöver inte gissa. Det står på uttaget.

Vår lösning

Vår tekniker gjorde en systematisk genomgång av installationen med fokus på funktion, struktur och dokumentation. Alla 13 nätverksuttag mättes för att se att anslutningarna faktiskt fungerade. Det är skillnaden mellan att ett uttag verkar fungera och att man vet att det gör det. En mätning avslöjar om alla ledare i kabeln har kontakt hela vägen och i rätt ordning, något ett uttag med en dålig ledare kan dölja länge.

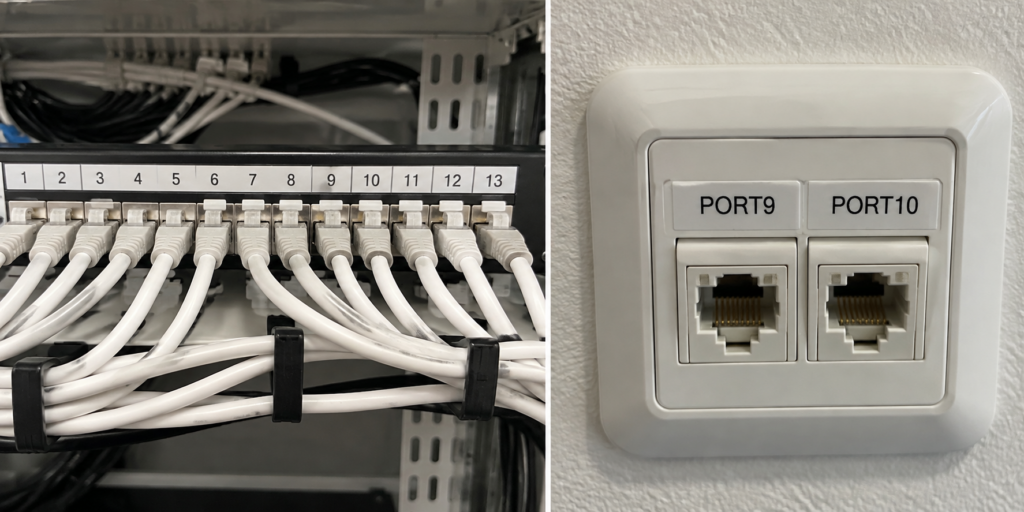

Varje uttag och motsvarande port i patchpanelen märktes upp, så att uttaget i väggen och porten i skåpet bär samma nummer. Portanslutningarna kontrollerades också, så att kopplingen mellan patchpanel och uttag stämde. Allt samlades till sist i en nätverksdokumentation med portförteckning, testresultat och foton.
